適用于科研、大專院校教學的圖片庫掃描、采集、制作

性能特點

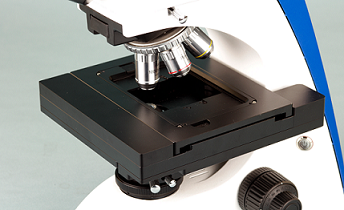

精密XYZ數控自動聚焦載物臺：

1、XYZ 數控精密自動聚焦平臺；

2、有效行程：X=80mm，Y=60mm；

3、一次掃描切片個數：1個；

4、精密掃描電機；

5、配備精密消隙絲桿；

6、限位方式：軟限位+光電限位+機械限位；

7、分辨率： < 0.05 um ；

8、最大速度：50 mm/s

9、單向重復精度： ≤ 1 μm ；

10、雙向重復精度： ≤ 2.5 μm

11、絕對定位精度 / 10mm ：≤ ±2 μm ；

12、導軌：交叉滾柱導軌

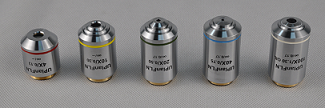

用于掃描的規格齊全的無限遠半復消色差平場物鏡

UPlanFLN 無限遠半復熒光物鏡：

UPlanFLN 10X/0.3， WD7.68mm；

UPlanFLN 20X/0.5，WD1.96mm；

UPlanFLN 40X/0.75，W.D.0.78mm

UPlanFLN 100X(Oil)/1.3 W.D.0.15mm

成像及數控軟件系統運動控制系統：

本軟件系統是由攝像頭成像系統及XY載物臺控制與Z軸聚焦控制系統組合而成的綜合運行系統。

1、成像系統部分：

1.1能通過顯示器實時預覽顯微鏡下活動圖像、捕獲并保存圖像文件（可選Jpeg、bmp、tiff等格式），

能向Z軸聚焦控制系統實時反饋顯微鏡下活動圖像實現閉環控制，以控制Z軸電機轉動，達到自動聚焦目的，

1.2 成像系統標定及選擇，可利用測微尺等對成像系統光路及成像芯片進行幾何量標定，以確定相對于每一個物鏡的圖像尺寸，同時記錄各物鏡參數（倍率、數值孔徑、景深、工作距離等），并能選擇設定低倍預掃描及高倍拍照時的物鏡倍數，標定數據可用于后期控制與圖像分析。

數控系統部分：手動操作，能通過鼠標移動XY載物臺到達指定位置、并能用鼠標控制Z軸聚焦操作。

1.3 區域設定，具有掃描區域的設定及保存功能，并能在載物臺上設定多個掃描區域以實現多切片掃描，掃描區域的數量不受限制但最好與切片數量吻合。

1.4 顯微鏡各物鏡中心及齊焦校準，使在利用各物鏡進行攝像時具有相同的圖像中心及相近的焦面。

1.5 按序預掃描，設置好用于預掃描的低倍物鏡，在掃描區域內按順序自動移動載物臺并保證移動距離為一個視場；根據預掃描圖像，可以自動確定高倍率下的掃描范圍，也允許人工設定掃描范圍。

1.6 準確高倍率精細掃描，設置好用于拍照的高倍物鏡，根據預掃描后確定的掃描范圍控制載物臺自動移動到每一處逐一自動聚焦、拍攝清晰圖像、并將圖像存盤。

2、掃描控制軟件

2.1自動曝光，自動白平衡;可切換前后切片掃描順序；

2.2可以自設控制平臺前后左右移動,移動速度、步長；

2.3一鍵平臺歸位；

2.4自動對焦時間可以手動調整，進行對焦修正；

2.5掃描過程中可實時抓拍圖像；

2.6根據標本進行防拖影設置：可在0-2000毫秒間設置；

2.7玻片尺寸設置：玻片尺寸可以任意設置，可進行大切片掃描設置；

2.8掃描區域設置：可任意設置單個或多個掃描區域，進行網格化掃描；

2.10對焦修正：自動對焦完成后可根據需要手動進行對焦修正，準確掃描興趣點；

2.11勻光功能，自動對視野光亮度均勻;

3、圖像拼接軟件系統

對掃描采集到的巨量圖像數據自動進行可靠、高效的縫合，準確定位并連接相鄰圖像；

4、一體微型工作站：CPU：i7；核心數：六核；內存容量：8GB；速度：DDR4；硬盤容量：1TB；轉速：7200轉/分鐘；顯示器尺寸：21.5英寸；分辨率：1920×1080；4K高清顯示；

專業顯微鏡彩色CCD高速相機

采用日本索尼高性能芯片組；

USB2.0高速通訊，高分辨率、完美的色彩還原處理；

Ultra-FineTM專利色彩渲染技；

硬件配置：

芯片型號：Sony IMX264, Global Shutter全局快門

芯片大小：2/3”（9.33mm）

像素大小：3.45* 3.45 μm

最大分辨率：500萬像素

幀速：35fps@ 2448 * 2048, 88fps@ 1224 * 1024

曝光時間：0.1ms-15s

G光靈敏度：1146mv with 1/30s

附帶圖象處理軟件功能：

圖像采集；圖像測量；圖像處理；繪圖標注；細胞計數；圖像拼接；圖像融合；圖文報告。
