廣泛應用于工礦企業、教學、科研金相分析、半導體硅晶片檢測等領域
明場、暗場、偏光等觀察方式，透射、反射照明供選擇

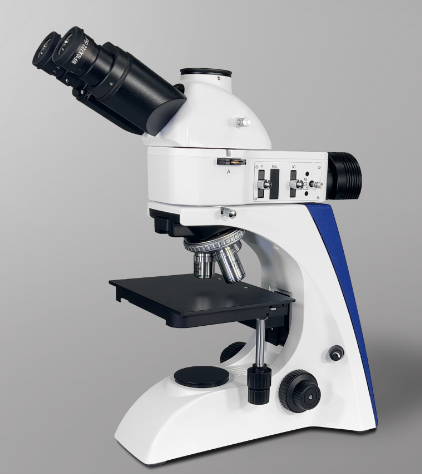

MIT300正置金相顯微鏡（反射） MIT500正置金相顯微鏡（透反射）
性能特點
可實現明暗場觀察功能
方便操作的正像觀察筒
同步分光比70:30（70%觀察，30%攝影） 0:100分光（推拉式）
超大視野目鏡，視場數可達到22mm，觀察更加平展舒適

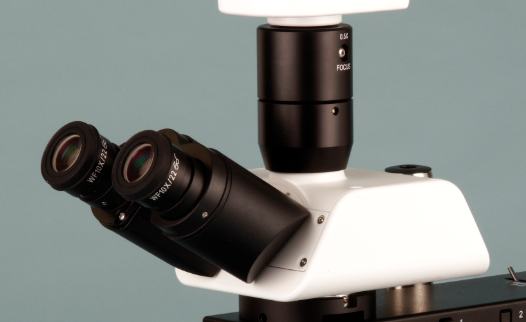

兩檔轉換式觀察筒：100%觀察；20%觀察，同時80%攝影
平臺快降裝置，可使被檢樣品的觀察空間增加50mm以上高度，便于觀察大型樣品（MIT300）
大面積三層機械移動載物臺，使您的樣本選擇更加廣泛

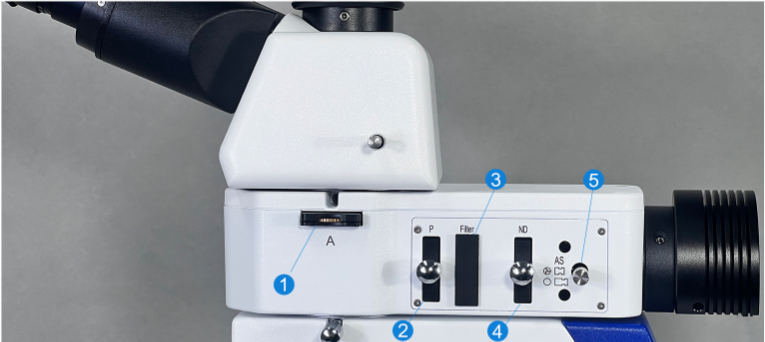

1.檢偏器插板 2.起偏器插板 3.濾色片插板
4.毛玻璃插板 5.視場光闌

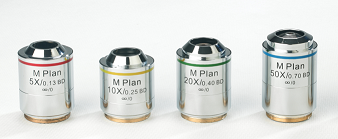

長工作距離無限遠平場明暗場物鏡
適用于半導體、電子、芯片、材料等領域的
長工作距離無限遠平場半復物鏡
物鏡技術參數(單位：mm)
物 鏡 | 數字孔徑N.A. | 工作距離 | |
長工作距離 無限遠平場 半復物鏡 | LMPlan FL 5X | 0.15 | 21.0 |
LMPlan FL 10X | 0.30 | 20.0 | |
LMPlan FL 20X | 0.40 | 15.0 | |
LMPlan FL 50X | 0.55 | 10.0 | |
LMPlan FL 50X | 0.75 | 4.25 | |
LPL 80X | 0.80 | 0.85 | |
LMPlanFL 100X(干) | 0.85 | 3.00 |
技術規格
光學系統 | OTICS無限遠色差校正光學系統 |
放大倍數范圍 | 50×～1000× |
目鏡 | 10X大視野、高眼點平場目鏡，視場數Φ22mm |
物鏡 | 長工作距離無限遠平場半復物鏡：5×/10×/20×/50×/80×/100× |
觀察筒 | 鉸鏈?zhǔn)饺坑^察筒，30°傾斜，瞳距調節48 mm～76mm， 兩檔轉換：100%觀察；20%觀察，同時80%攝影 |
轉換器 | 內傾式內定位五孔轉換器 |
調焦裝置 | 粗微同軸調焦，粗調帶松緊調節，并有調焦上限位裝置 |
載物臺 | 機械移動載物臺，平臺快降裝置，使觀察距離增加50mm |
機械移動載物臺，金屬載物板200x150mm | |
聚光鏡 | N.A.1.25阿貝聚光鏡，帶可變光欄 |
透射照明系統 | 5WLED或者6V/30W鹵素?zé)粽彰鳎▽掚妷狠斎耄?span style="padding:0px;margin:0px;font-family:微軟雅黑, "Microsoft Yahei", "Hiragino Sans GB", tahoma, arial, 宋體;">100V～240V） |
反射偏光系統 | 5WLED或者12V/50W鹵素?zé)粽彰鳎▽掚妷狠斎耄?span style="padding:0px;margin:0px;font-family:微軟雅黑, "Microsoft Yahei", "Hiragino Sans GB", tahoma, arial, 宋體;">100V～240V） |
偏光裝置 | 起偏器，檢偏器 |
攝像接筒 | 0.35X/0.5×/ 0.75×/ 1×攝像接筒（C-Mount） |
